Descripción

MATERIALES
Puerta – Acero inoxidable tipo 304 calibre 22.
Placa de montaje – Acero inoxidable tipo 304 calibre 16.
Eje interior – Acero inoxidable tipo 304 calibre 20.

ACABADOS
Satinado.

ESPECIFICACIONES
Placa de montaje de acero inoxidable calibre 16.
Puerta de acero inoxidable tipo 304 calibre 22 con acabado satinado.
Está equipado con cerradura de resorte y llave de seguridad.
La ranura que contiene este accesorio indica la cantidad disponible de papel higiénico.
Cuenta con un eje convertible para rollos con diémetros mayores.
El eje fijo interior está fabricado en acero inoxidable calibre 20.

OPERACIÓN
La puerta se abre con la llave incluida con el producto y se baja para cargar el dispensador. El eje tiene la capacidad para un rollo de 255 mm. de diámetro y un núcleo de 40 mm. de diámetro. Los anillos de goma incluidos con el equipo, pueden ser añadidos en el eje interior de acero para poder utilizar rollos con núcleos de 55 mm. de diámetro y para los rollos con núcleos de 75 mm. de diámetro, se utiliza un componente de plástico incluido en el equipo colocándolo en el eje interior de acero. La ranura en la puerta indica la cantidad de papel higiénico disponible.

INSTALACIÓN

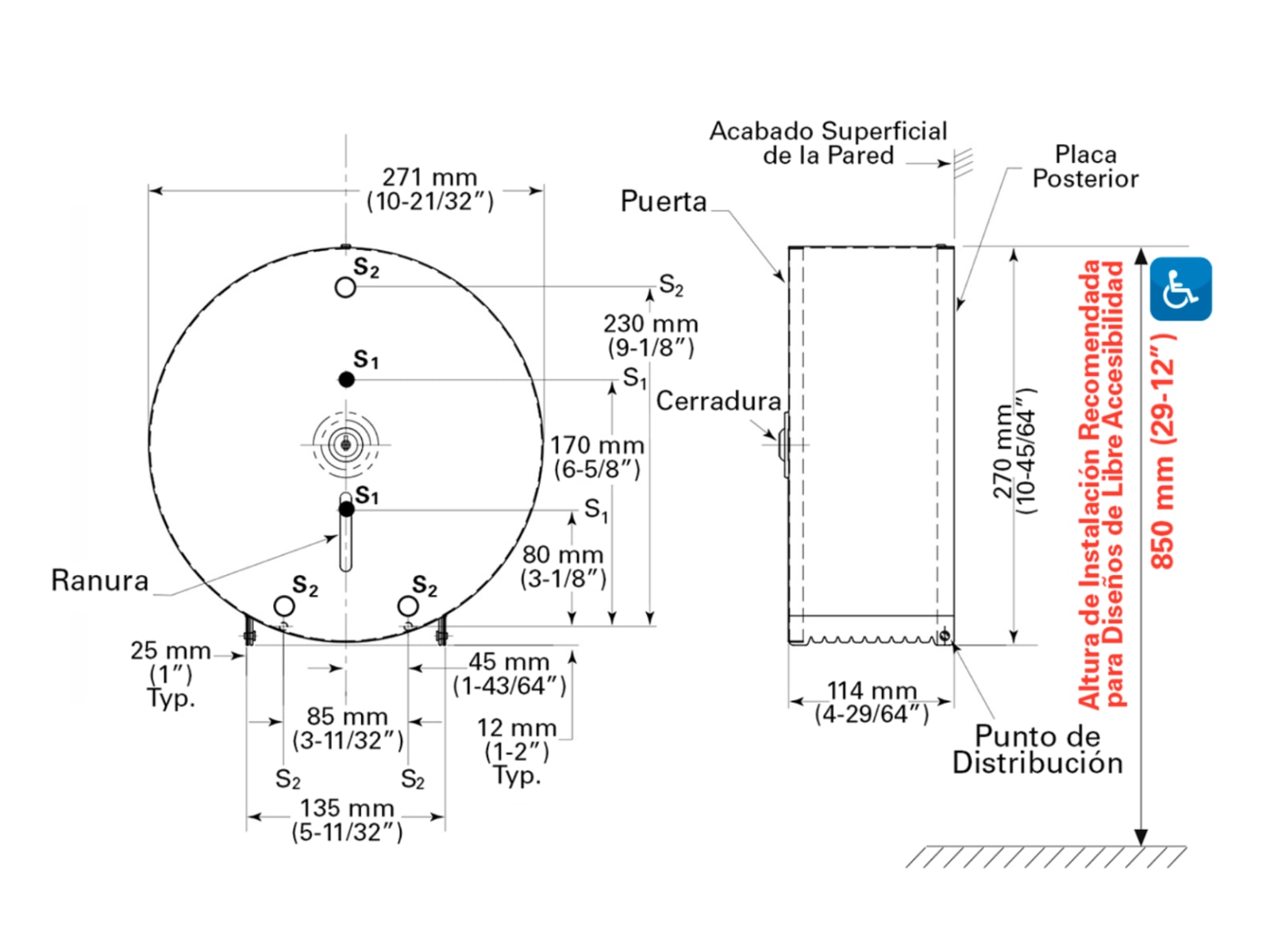

Instale la unidad en la pared o panel lateral de acuerdo a las siguientes indicaciones: El borde posterior de la unidad debe colocarse a 862 mm. de la pared posterior, para que el centro de la unidad quede a 997 mm. y la distancia del borde inferior de la unidad al piso debe ser 722 mm; el centro de la unidad quedará a 857 mm. Una vez realizado el trazo en el panel lateral utilizar 2 pijas galvanizadas no. 10 x 3/4″ en los puntos indicados con S1. Para realizar la instalación en pared, se lleva a cabo el mismo procedimiento, pero utilizando 3 pijas galvanizadas no. 10 x 1 1/4″ y 3 taquetes de plástico de 1/4″ en los puntos indicados con S2. La altura de instalación recomendada para diseños de libre accesibilidad es de 850 mm. de piso a paño superior del accesorio.
